| 加工定制：是 | 品牌：温州闽嘉阀门 | 型号：D343W-16P不锈钢法兰蝶阀 |
| 材质：不锈钢 | 连接形式：法兰 | 结构形式：杠杆式 |
| 适用介质：水 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电磁 |
| 零部件及配件：配件 | 用途：截止 | 口径：大口径 |
| 公称通径：1270 | 安装尺寸：1270 | 3C阀门类别：工业 |
| 规格：1270 |

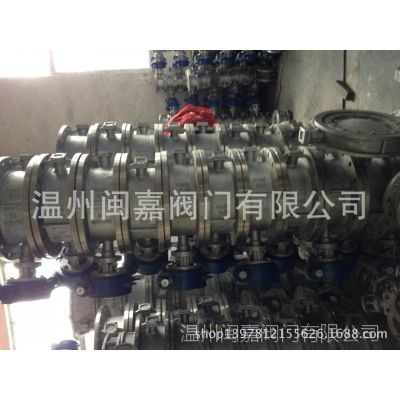

不锈钢蝶阀 法兰蝶阀 不锈钢法兰式蝶阀D343W-16P,蝶阀厂家
一、产品描述：
不锈钢蝶阀D343W-16P的关闭件(阀瓣或蝶板)在蜗轮装置的带动下围绕阀轴旋转来达到开启与关闭的一种阀门，在管道上主要起切断和节流作用。蜗轮不锈钢蝶阀全开到全关通常是≥90°，操作简易，密封性良好，外形美观。适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
二、不锈钢法兰蝶阀制造规范：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、主要性能及零部件名称
| 不锈钢硬密封蝶阀 | |||
| 型号 | D343H-16C | D343W-16P | |
| 工作压力（MPa） | 1.0～4.0 | ||
| 适用温度（℃） | ≤300 | ||
| 适用介质 | 水、油品、蒸汽等 | ||
| 材料 | 阀体、蝶板 | 铸钢 | 奥氏体不锈钢 |
| 阀杆 | 40Cr | 奥氏体不锈钢 | |
| 密封面配对材料 | 不锈钢/不锈钢 | 不锈钢/司太立 | |
| 填料 | 柔性石墨 | 聚四氟乙烯 | |
四、蜗轮不锈钢法兰蝶阀连接尺寸数据
| D343W-16P | |||||||||||||
| 公称通径 DN | 结构长度L | 外形尺寸（参考值） | 连接（标准值） | ||||||||||
| H | 法兰式 | PN1.0MPa | PN1.6MPa | ||||||||||
| mm | in | 短 | 长 | H1 | A1 | B1 | D | D1 | z- d | D | D1 | z- d | |
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 |
| 65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 165 | 225 | 8-18 | 285 | 240 | 8-22 |
| 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
| 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
| 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
| 350 | 14 | 190 | 290 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 |
| 400 | 16 | 216 | 310 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
| 450 | 18 | 222 | 330 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 |
| 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 645 | 600 | 20-22 | 670 | 620 | 20-26 |
温州闽嘉阀门有限公司致力为客户提供高品质产品及服务，同时希望倾听、了解客户的需求，并与客户建立长期的合作关系，我们期待与您真诚的合作！
（如需提供不锈钢蝶阀D343W-16P性能参数、结构尺寸参数、价格等详情，请联系我们的销售、技术工程师，-温州闽嘉阀门厂。）
