| 材质：不锈钢 | 品牌：闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：100 | 型号：抽气止回阀 | 产品别名：止回阀 |
| 适用范围：天然气，管道，石油 | 流动方向：双向 | 用途：排污 |
| 适用介质：水 | 压力环境：高压 | 规格：550 |

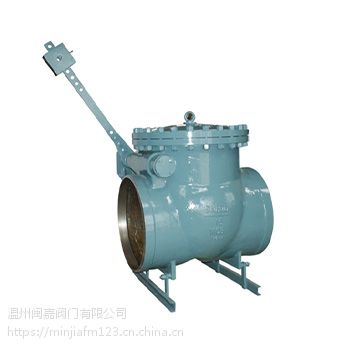

结构特点
1. 密封面堆焊Cr13系列不锈钢或钴基硬质合金，有良好的耐磨性， 密封性能稳定可靠。
2. 当介质正向流动时，气缸下腔进气，与重锤共同作用，使阀瓣平衡地处在全开位置。当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0.5秒内快速关阀。
3. 重锤通过加长杆和拔叉作用于销轴，用以平衡和摇杆的重力矩， 防止水锤现象的发生。当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平衡和减少振动。
性能参数
| 项目名称 | PN20 | PN40 | PN50 | PN64 | PN100 |
| 公称压力 | 2.0 | 4.0 | 5.0 | 6.4 | |
| 壳体强度试验压力 | 常温下公称压力的 1.5倍 | ||||
| 高压密封试验压力 | 常温下公称压力的 1.1 倍 | ||||
| 常温下工作压力 | ≤2.0 | ≤4.0 | ≤5.0 | ≤6.4 | ≤10 |
主要零件材料
| 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB+STL |
| 2 | 阀瓣 | WCB+STL |
| 3 | 摇臂 | WCB |
| 4 | 垫块 | A105 |
| 5 | 横销 | 410 |
| 6 | 螺帽 | A193 B7 |
| 7 | 垫片 | 410 |
| 8 | 销子 | 420 |
| 9 | 螺栓 | 3CrMoA/35# |
| 10 | 螺母 | 3CrMo/25# |
| 11 | 垫片 | 304SS+柔性石墨 |
| 12 | 阀盖 | WCB |
| 13 | 吊环螺钉 | 35# |
| 14 | 汽缸 | 35CrMoA/35# |
| 15 | 螺栓 | A193 B7 |
| 16 | 叉架 | WCB |
| 17 | 行程开关 | |
| 18 | 杠杆 | 35 |
| 19 | 垫片 | 35 |
| 20 | 定位片 | 35 |
| 21 | 垫片 | 304SS+柔性石墨 |
| 22 | 隔环 | 304SS |
| 23 | 填料 | 柔性石墨 |
| 24 | 螺栓 | 35CrMoA/35# |
| 25 | 螺母 | 35CrMoA/35# |
| 26 | 平键 | 35 |
| 27 | 压盖 | A105 |
| 28 | 螺栓 | 35CrMoA/35# |
| 29 | 螺母 | 35CrMoA/35# |
| 30 | 螺栓 | 35CrMoA/35# |
| 31 | 螺栓 | 35CrMoA/35# |
| 32 | 螺母 | A105 |
| 33 | 封盖 | A105 |
| 34 | 垫片 | 304SS+柔性石墨 |
| 35 | 活动套 | SS304 |
| 36 | 平键 | 35 |
| 37 | 平键 | 35 |
产品规范
| 零件名称 | 阀体 | 阀盖 | 阀瓣 | 销轴 | 垫片 | 螺栓 | 螺母 | 适用温度 | 适用介质 |
| 材质名称 | WCB | WCB | WCB | 420 | 35CrMoA/35# | 35CrMo/25# | -29~425°C | 水，蒸汽 |
主要外形尺寸及连接尺寸
| DN(mm) | L | D | D1 | H |
| PN20 | ||||
| 150 | 483 | 145 | 169 | 342 |
| 200 | 526 | 195 | 221 | 404 |
| 250 | 559 | 245 | 273 | 532 |
| 300 | 610 | 295 | 325 | 641 |
| 350 | 655 | 332 | 332 | 785 |
| 400 | 698 | 386 | 386 | 928 |
| 450 | 740 | 428 | 428 | 976 |
| 500 | 790 | 478 | 478 | 1078 |
| 600 | 915 | 574 | 574 | 1182 |
| 700 | 1040 | 678 | 678 | 1240 |
| 800 | 1295 | 780 | 780 | 1364 |
| 900 | 1488 | 880 | 880 | 1410 |
| 1000 | 1600 | 950 | 950 | 1610 |
| PN40 | ||||
| 150 | 483 | 145 | 169 | 342 |
| 200 | 526 | 195 | 221 | 404 |
| 250 | 559 | 245 | 273 | 532 |
| 300 | 610 | 295 | 325 | 641 |
| 350 | 655 | 332 | 332 | 785 |
| 400 | 698 | 386 | 386 | 928 |
| 450 | 740 | 428 | 428 | 976 |
| 500 | 790 | 478 | 478 | 1078 |
| 600 | 915 | 574 | 574 | 1182 |
| PN50 | ||||
| 200 | 526 | 198 | 248 | 815 |
| 300 | 610 | 296 | 332 | 845 |
| 350 | 838 | 332 | 380 | 889 |
| 400 | 838 | 380 | 436 | 902 |
| 450 | 945 | 436 | 480 | 928 |
| 500 | 1020 | 480 | 584 | 976 |
| PN64 | ||||
| 200 | 526 | 198 | 248 | 815 |
| 300 | 610 | 296 | 332 | 845 |
| 350 | 838 | 332 | 380 | 889 |
| 400 | 838 | 380 | 436 | 902 |
| 450 | 945 | 436 | 480 | 928 |
| 500 | 1020 | 480 | 584 | 976 |
| PN100 | ||||
| 200 | 526 | 198 | 248 | 815 |
| 250 | 680 | 250 | 302 | 850 |
| 350 | 838 | 332 | 380 | 889 |
| 400 | 838 | 380 | 436 | 902 |
| 450 | 945 | 436 | 480 | 928 |
| 500 | 1020 | 480 | 584 | 976 |
