| 材质：不锈钢 | 品牌：闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：100 | 型号：D373H-16C对夹蝶阀 | 产品别名：蝶阀 |
| 适用范围：天然气，管道，石油 | 流动方向：双向 | 用途：排污 |
| 适用介质：水 | 压力环境：高压 | 规格：550 |

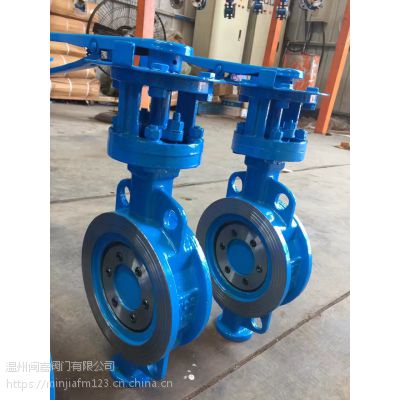

D373H-16C对夹蝶阀
一、对夹式硬密封蝶阀 概述
对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
二、对夹式硬密封蝶阀 特点
1、对夹式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、对夹式硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、对夹式硬密封蝶阀 采用标准
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
四、对夹式硬密封蝶阀 主要技术参数 公称通径 DN（mm） 50～1200 公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 试验压力强度试验 0.9 1.5 2.4 3.75 6.0 密封试验 0.66 1.1 1.76 2.75 4.4 气密封试验 0.6 0.6 0.6 0.6 0.6 适用介质水、蒸气、油品、酸类腐蚀性等。 驱动方式手动、蜗轮传动、气动、电动 适用温度碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ 五、对夹式硬密封蝶阀 主要零件材质 零件名称材料 阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢 蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 密封圈不锈钢、聚内脂、抗磨材料 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 填料柔性石墨 六、对夹式硬密封蝶阀 偏心特点及原理 1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。 七、对夹式硬密封蝶阀 外型尺寸对夹式硬密封蝶阀连接尺寸(PN0.6MPa～PN1.0MPa) 公称通径 结构长度
