| 品牌：闽嘉阀门 | 型号：进口法兰电动蝶阀D941X | 连接形式：法兰 |
| 材质：合金钢 | 公称通径：100（mm） mm | 3C阀门类别：工业 |
| 适用介质：蒸汽 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：电磁 | 零部件及配件：配件 | 形态：蝶式 |
| 规格：100 |

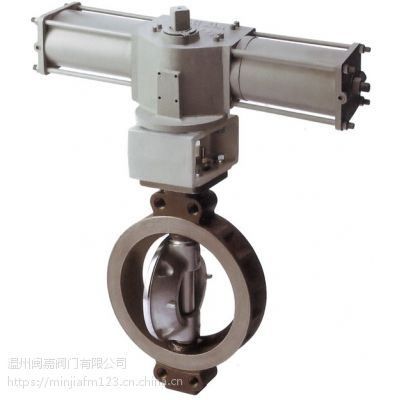

进口法兰电动蝶阀D941X
【进口法兰电动蝶阀D941X】
进口法兰电动蝶阀D941X产品参数：进口电动法兰蝶阀是工业管道中应用***为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。
阀体材质
公称通径：DN40-DN1200
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~120℃
适用介质：水、气、油
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢
连接方式：法兰连接
执行器参数
传动方式：电动（带手动）
控制电源：110/220V AC；50/60Hz
动作时间：10s；30s；45s；135s
防护等级：IP65；IP67可定制IP68
保护装置：内置过热保护、过载保护
控制方式：开关型、无源触点信号、开度信号、智能型
进口法兰电动蝶阀D941X选用规则
阀杆直径:对多回转类明杆阀门。便不能组装成电动阀门。因此，如果电动蝶阀装置允许通过的阀杆直径不能通过所配阀门的阀杆。电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。
操作力矩:操作力矩是选择阀门电动装置的***主要参数。电动蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置， 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此，正确选择阀门电动装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常，正确选择阀门电动蝶阀装置的依据。
电动装置输出力矩应为阀门操作力矩的1.2-1.5倍。
电动蝶阀操作推力:阀门电动装置的主机结构有两种:一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩;另一种是配置推力盘。
输出轴转动圈数:阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度，要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距，Z为阀杆螺纹头数。
