| 材质：不锈钢 | 品牌：闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：100 | 型号：衬氟电动蝶阀（对夹式） | 产品别名：蝶阀 |
| 适用范围：天然气，管道，石油 | 流动方向：双向 | 用途：排污 |
| 适用介质：水 | 压力环境：高压 | 规格：550 |

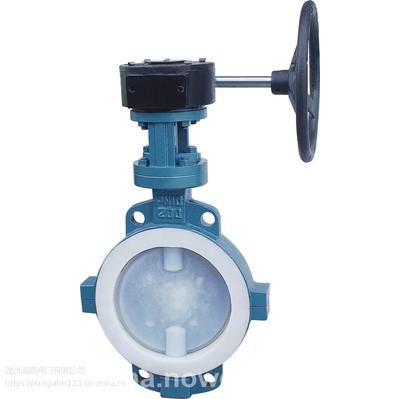

D971 F4-16C 衬氟电动蝶阀（对夹式） 衬氟电动蝶阀（对夹式）衬氟阀门
又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
D971 F4-16C 衬氟电动蝶阀（对夹式） 衬氟电动蝶阀（对夹式）是对阀体内介质所能达到的地方全部采用衬里工艺，内衬材料一般采用FEP（F46）和PCTFE（F3）等氟塑料，可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路，但衬氟阀门受温度的局限比较大（只适用于摄氏-50℃～150℃之间的介质），能够制作内衬氟塑料的阀门有：衬氟蝶阀、衬氟球阀、衬氟截止阀、衬氟隔膜阀、衬氟闸阀、衬氟旋塞阀、衬氟止回阀、衬氟调节阀等浙江永嘉同时可提供：衬氟阀门、衬PO阀门、衬胶阀门；衬PO管件、钢衬四氟管件、衬F40管件；全塑料、塑胶阀门管件；不锈钢阀门、管件、管材、法兰；工业级和卫生级阀门、管件、管材；其他流体输送和控制设备等
D971 F4-16C 衬氟电动蝶阀（对夹式） 衬氟电动蝶阀（对夹式）形尺寸、连接尺寸及重量
公称直径 DN 主要外形尺寸和连接尺寸（mm） 重量 DN
L D D1 D2 Z-φd H H0 DO
50 43 160 125 100 4-18 130 193 150 3
65 46 180 145 120 4-18 147 234 260 4.5
80 46 195 160 140 4-18 163 275 260 6
100 52 215 180 155 8-18 167 257 275 7.5
125 56 245 210 185 8-18 219 331 350 11
150 56 280 240 210 8-23 220 355 350 16
200 60 335 295 265 8-23 375 535 240 48
250 68 390 350 320 12-23 400 606 240 60
300 78 440 400 370 12-23 487 719 320 70
350 78 500 460 420 16-23 520 783 320 80
400 102 565 515 475 16-25 705 1000 400 123
450 114 615 565 525 20-25 730 1060 400 150
500 127 670 620 580 20-25 765 1123 400 180
600 154 780 725 690 20-30 875 1349 500 225
