| 材质：不锈钢 | 品牌：闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：100 | 型号：D341-10C 衬氟蝶阀（法兰式） | 产品别名：蝶阀 |
| 适用范围：天然气，管道，石油 | 流动方向：双向 | 用途：排污 |
| 适用介质：水 | 压力环境：高压 | 规格：550 |

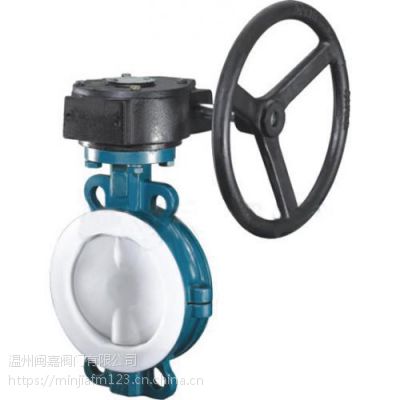

D341-10C 衬氟蝶阀（法兰式） 衬氟蝶阀（法兰式） 特点：
1、设计结构新颖，整体尺寸小，重量轻。 2、蝶板采用双偏心，启闭迅速，操作轻便省力。 3、蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。
D341-10C 衬氟蝶阀（法兰式） 衬氟蝶阀（法兰式） 主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | ***碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 蝶板 | WCB | CF8 | CF8M | CF3 | CF3M | |
3 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
4 | 衬里/阀座 | PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO | |||||
5 | 紧固销 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 | |
6 | 填料 | PTFE（F4） | |||||
7 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF8 | |
8 | 支架 | WCB | CF8 | CF8 | |||
9 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
10 | 螺母 | 45 | 1Cr18Ni9 | 0Cr18Ni9 | |||
D341-10C 衬氟蝶阀（法兰式） 衬氟蝶阀（法兰式） 主要外形和连接尺寸
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
DN（mm） | NPS（inch） | PN1.0MPa | PN1.6MPa | |||||||||||
40 | 3/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
300 | 12 | 270 | 440 | 400 | 368 | 3 | 28 | 12-φ23 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
500 | 20 | 350 | 680 | 620 | 585 | 4 | 34 | 20-φ25 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
