| 材质：不锈钢 | 品牌：闽嘉阀门 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电磁 | 介质温度：100（℃） ℃ |
| 工作压差：100 | 型号：D941 F4-10P 衬氟电动蝶阀 | 产品别名：蝶阀 |
| 适用范围：天然气，管道，石油 | 流动方向：双向 | 用途：排污 |
| 适用介质：水 | 压力环境：高压 | 规格：550 |

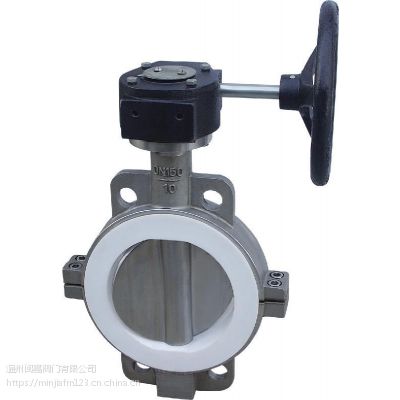

D941 F4-10P 衬氟电动蝶阀 电动蝶阀 衬氟蝶阀用途与特点：
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、冶金、城 建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：
1. 设计精巧、合理、结构独特，重量轻，启闭迅速。
2. 操力矩小，操作方便，省力灵巧。
3. 可以任意位置安装、维修方便。
4. 密封件可以更换，密封性能可靠到达双向密封零泄漏。
5. 密封材料耐老化、耐腐蚀、使用寿命长等特点。
D941 F4-10P 衬氟电动蝶阀 电动蝶阀 衬氟蝶阀◆采用标准：
设计标准：GB/T12238-1989;
*** 10631-1994或BSEN593-1998
法兰连接尺寸：GB/T17241.6-1998;
***7005-2或BSEN1092-2002
结构长度：GB/T1221-1989;
***5752-1988或BSEN558-1
压力试验：GB/T13927-1992;JB/T9092-1999;
***5028-1993或BSEN6755-1-1986
D941 F4-10P 衬氟电动蝶阀 电动蝶阀 衬氟蝶阀规格参数表
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 流量系数（Kv） | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | |
| 动作范围 | 0－90o | |||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | |||||||||||
| 泄漏量Q | 按GB/T4213－92，为Kv值的10-4 | |||||||||||
| 环境温度oC | －20～60oC | |||||||||||
| 基本误差 | ±2.5% | |||||||||||
| 回差 | ±2.5% | |||||||||||
| 死区 | 1% | |||||||||||
| 可调范围 | 250:1 350:1 | |||||||||||
| 配用执行机构 | CKR—05 10PSQ101381RSA－05 | CKR— 20PSQ201381RSC－30 | CKR－40PSQ501381RSC－50 | CKR－60PSQ701 | ||||||||
